المعالج الدقيق موتورولا MC6800
معلومات عامة
النوع
معالج صغري عدل القيمة على Wikidata
إنطلاق الإنتاج
1974 (1974)
الصانع
موتورولا
الأداء والقوة
Data width
8 البتات
Address width
16 البتات
البنية والتصنيف
مجموعة تعليمات
6800
عدد التعليمات
72
المواصفات التقنية
عدد ترانزستورات
4,100
تاريخ السلسلة
  • موتورولا 6809 ‏
  • Motorola 68000
  • MOS 6502

المعالج الدقيق MC6800، المعروف أيضًا باسم "ستة آلاف وثمانمائة"، هو معالج 8-بت صممته وصنعته شركة موتورولا لأول مرة في عام 1974. كان هذا المعالج جزءًا من نظام الكمبيوتر الدقيق M6800، الذي تضمن أيضًا دوائر متكاملة للواجهات التسلسلية والمتوازية، وذاكرة الوصول العشوائي (RAM)، وذاكرة القراءة فقط (ROM)، وشرائح دعم أخرى.Wikipedia

من أبرز ميزات تصميم عائلة M6800 هو أنها كانت تتطلب مصدر طاقة واحد فقط بقوة خمسة فولت، في الوقت الذي كانت فيه معظم المعالجات الدقيقة الأخرى تتطلب ثلاثة مصادر طاقة مختلفة.Wikipedia

أُعلن عن نظام الكمبيوتر الدقيق M6800 في مارس 1974، ودخل مرحلة الإنتاج الكامل بحلول نهاية ذلك العام.[1][2]

يحتوي جهاز 6800 على ناقل عناوين مكون من 16 بت يمكنه الوصول مباشرة 64 من الذاكرة وناقل بيانات ثنائي الاتجاه مكون من 8 بت. تحتوي على 72 تعليمة مع سبعة أوضاع عنونة بإجمالي 197 رمز تشغيل. كان من الممكن أن يحتوي الطراز MC6800 الأصلي على تردد ساعة يصل إلى 1. كانت الإصدارات الأحدث تحتوي على تردد ساعة أقصى يبلغ 2.[3][4]

بالإضافة إلى الدوائر المتكاملة، قدمت موتورولا أيضًا نظام تطوير لغة التجميع الكامل. يمكن للعميل استخدام البرنامج على جهاز كمبيوتر بعيد أو على نظام كمبيوتر صغير داخل الشركة. كان Motorola EXORciser عبارة عن كمبيوتر سطح مكتب بُني باستخدام ICs M6800 التي يمكن استخدامها لإنشاء النماذج الأولية وتصحيح أخطاء التصميمات الجديدة. تضمنت حزمة التوثيق الموسعة أوراق البيانات الخاصة بجميع الدوائر المتكاملة، ودليلين لبرمجة لغة التجميع، ودليل تطبيق مكون من 700 صفحة يوضح كيفية تصميم محطة نقطة بيع (سجل نقدي محوسب) حول 6800.[5]

كان الطراز 6800 شائعًا في الأجهزة الطرفية للكمبيوتر وتطبيقات معدات الاختبار ومحطات نقاط البيع. وأُستخدم أيضًا في ألعاب الآركيد[6] وآلات البينبول.[7] طُرح MC6802 في عام 1977، وكان يتضمن 128 بايت من ذاكرة الوصول العشوائي (RAM) ومذبذب ساعة داخلي على الشريحة. تضمنت المعالجات MC6801 وMC6805 ذاكرة الوصول العشوائي (RAM) وذاكرة القراءة فقط (ROM) ووحدة الإدخال/الإخراج (I/O) على شريحة واحدة وكانت شائعة الاستخدام في تطبيقات السيارات. دُمج بعض طرازات MC6805 مع واجهة محيطية تسلسلية (SPI).[8] كان Motorola 6809 عبارة عن تصميم متوافق ومحدث.

تاريخ

تاريخ موتورولا في أشباه الموصلات

بدأت شركة موتورولا في تصنيع أشباه الموصلات في الخمسينيات من القرن العشرين.

تأسست شركة Galvin Manufacturing Corporation في عام 1928، وغُير اسم الشركة إلى Motorola في عام 1947. بدأوا الإنتاج التجاري للترانزستورات في منشأة جديدة بلغت تكلفتها 1.5 مليون دولار أمريكي في فينيكس، أريزونا في عام 1955.[9]

بحلول منتصف الستينيات، قامت شركة موتورولا بتوسيع قسم أشباه الموصلات التابع لها تحت إشراف ليستر هوجان. أُستخدم ترانزستورات موتورولا ودوائرها المتكاملة داخل الشركة في منتجاتها الخاصة بالاتصالات، والعسكرية، والسيارات، والمنتجات الاستهلاكية، كما بيعت لشركات أخرى. في عام 1968، غادر روبرت نويس شركة فيرتشايلد لأشباه الموصلات ليؤسس شركة إنتل، واستجابت شركة فيرتشايلد بتعيين هوجان كرئيس تنفيذي جديد. انتقل معه ثمانية موظفين آخرين من موتورولا، وأصبحوا معروفين باسم " أبطال هوجان". ومع ذلك، كانت الفوضى الناتجة قصيرة الأجل، واستمرت الشركة في النمو خلال هذه الفترة.[10]

بحلول عام 1973، بلغت مبيعات قسم منتجات أشباه الموصلات (SPD) 419 مليون دولار أمريكي، وكانت ثاني أكبر شركة أشباه موصلات بعد شركة Texas Instruments.[11]

5065

بحلول أوائل سبعينيات القرن العشرين، أصبح من الواضح أن معظم الشركات الكبرى في مجال أشباه الموصلات، بما في ذلك شركة فيرتشايلد وشركة إنتل الجديدة، كانت تخطط لتقديم المعالجات الدقيقة. بدأت شركة Intel في التسوق حول المفهوم الأولي لما سيصبح Intel 4004، وفي رحلات المبيعات الخاصة بهم قاموا بزيارة Victor Comptometer في شيكاغو بحثًا عن عملاء محتملين. قدم فيكتور أول آلة حاسبة إلكترونية في العالم تستخدم الدوائر المتكاملة، وهي آلة فيكتور 3900. هناك، رأى توم بينيت التصميم.[10]

في عام 1971، قررت شركة موتورولا الدخول في مجال الآلات الحاسبة. بحثًا عن شخص لقيادة الجهود، عُين توم بعيدًا عن فيكتور. وبعد فترة وجيزة من انضمامه إلى الشركة، زار أوليفيتي شركة موتورولا حاملاً معه مخطط تصميم المعالج الدقيق الذي كانوا يخططون لاستخدامه في سلسلة من الآلات الحاسبة القابلة للبرمجة. وافقت شركة موتورولا على إكمال التصميم وإنتاجه على خطوط PMOS الخاصة بها في فينيكس.[10]

ورغم أن التصميم اكتمل بنجاح في النهاية، إلا أن مصنعهم أثبت عدم قدرته على إنتاج الرقائق. أصبحت المشاكل التي واجهتها هذه الخطوط واضحة مع عدد من الإخفاقات المماثلة؛ كما أثبتت عدم قدرتها على صنع أجهزة ذاكرة تنافسية وتصميمات أخرى. لإنقاذ العقد، قامت موتورولا بترخيص التصميم لمنافستها، موستك، مع شرط أن موستك لا يمكنها البيع إلا خارج سوق الآلات الحاسبة. ثم قامت شركة Mostek بطرح التصميم في السوق باسم Mostek 5065.[10]

فريق التطوير

مخطط كتلي لنظام حاسوب دقيق M6800

واصل العملاء التواصل مع الشركة بأفكار جديدة، وأصبح من الواضح بشكل متزايد أن هذه المفاهيم يمكن تنفيذها باستخدام تصميم معالج مرن واحد. بدأت جهود جديدة في أواخر عام 1971، ولكن في أوائل عام 1972، قدم قسم التسويق تقريراً يفيد بأنهم لم يتمكنوا من بيع سوى 18 ألف وحدة على مدى خمس سنوات. غير مقتنع، قرر توم تعيين لينك يونج لمحاولة أخرى. عاد يونج بطلب محتمل لشراء 200 ألف وحدة من شركة البيانات الوطنية، وهو ما يزيد عن ما يكفي لبدء أعمال التصميم.

كان الفريق مكونًا من المصمم توم بينيت، ومدير الهندسة جيف لافيل، ومسوق المنتجات لينك يونج، ومصممي الأنظمة مايك وايلز، وجين شرايبر، ودوج باول.[12] كانوا جميعا موجودين في ميسا، أريزونا، في فينيكس الكبرى. بحلول الوقت الذي انتهى فيه المشروع، كان لدى بينيت 17 مصمم شرائح ومصمم تخطيط يعملون على خمس شرائح. كان لدى شركة لافيل ما بين 15 إلى 20 مهندسًا للنظام وكانت هناك مجموعة أخرى من مهندسي التطبيقات ذات حجم مماثل.

انضم جيف لافيل إلى شركة موتورولا في عام 1966 وعمل في منظمة تسويق صناعة الكمبيوتر. كان LaVell يعمل سابقًا لدى شركة Collins Radio على جهاز الكمبيوتر C8500 الخاص بهم والذي بُني باستخدام ICs ECL صغيرة الحجم. في عام 1971، قاد مجموعة قامت بفحص احتياجات عملائها الحاليين مثل شركة Hewlett-Packard، وشركة National Cash Register، وشركة Control Data Corporation (CDC)، وشركة Digital Equipment Corporation (DEC). سيقومون بدراسة منتجات العملاء ومحاولة تحديد الوظائف التي يمكن تنفيذها في الدوائر المتكاملة الأكبر حجمًا بتكلفة أقل. وكانت نتيجة المسح عبارة عن عائلة مكونة من 15 كتلة بناء؛ يمكن تنفيذ كل منها في دائرة متكاملة. نُفذت بعض هذه الكتل في الإصدار الأولي M6800 وأُضيفت المزيد منها على مدار السنوات القليلة التالية. لتقييم بنية 6800 أثناء تصميم الشريحة، قام فريق لافيل ببناء دائرة مكافئة باستخدام 451 IC TTL صغيرة الحجم على خمسة ألواح بقياس 10 × 10 بوصة (25 × 25). سم) لوحات الدوائر. وفي وقت لاحق، قاموا بتقليص هذا العدد إلى 114 دائرة متكاملة على لوحة واحدة باستخدام أقراص ROM وأجهزة المنطق MSI (التكامل على نطاق متوسط).

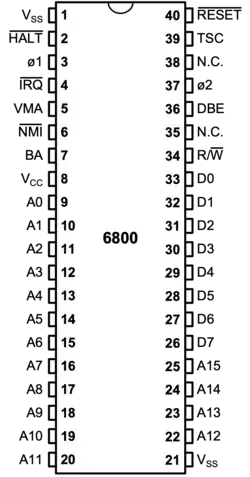

توصيلات شريحة DIP لجهاز Motorola 6800

كان جون بوكانان مصمم ذاكرة في شركة موتورولا عندما طلب منه توم تصميم مضاعف الجهد لجهاز 6800. تتطلب دوائر MOS IC ذات القناة n النموذجية ثلاثة مصادر طاقة: -5 فولت، و+5 فولت، و+12 فولت. كانت عائلة M6800 تستخدم فولتًا واحدًا فقط، +5 فولت. كان من السهل التخلص من مصدر −5 فولت باستخدام عاكس جهد داخلي، ولكن منطق وضع التعزيز يحتاج أيضًا إلى مصدر 10 إلى 12 فولت. ولمعالجة هذه المشكلة، أضاف التصميم مضاعف جهد على الشريحة. قام بوكانان بتصميم الدائرة وتحليلها وتخطيطها للمعالج الدقيق 6800. حصل على براءات اختراع لمضاعف الجهد وتخطيط الشريحة 6800.[13][14] ساعد رود أورجيل بوكانان في التحليلات وتخطيط الشريحة 6800. وفي وقت لاحق، قام أورجيل بتصميم المعالج الدقيق MOS Technology 6501 المتوافق مع 6800.

انضم بيل لاتين إلى شركة موتورولا في عام 1969 وقامت مجموعته بتوفير أدوات محاكاة الكمبيوتر لتوصيف دوائر MOS الجديدة في 6800. كان كل من بيل وفرانك جينكينز قد التحقا بجامعة كاليفورنيا في بيركلي ودرسا محاكيات الدوائر الحاسوبية تحت إشراف دونالد بيدرسون، مصمم محاكي الدوائر SPICE.[15] كان جهاز محاكاة موتورولا، MTIME، نسخة متقدمة من جهاز محاكاة دائرة TIME الذي طوره جينكينز في بيركلي. نشرت المجموعة ورقة فنية بعنوان "نمذجة جهاز MOS للتنفيذ الحاسوبي" في عام 1973 تصف "تكنولوجيا قناة n أحادية الإمداد 5 فولت" التي تعمل عند 1 ميغا هرتز. تمكنوا من محاكاة دائرة MOSFET 50 على جهاز كمبيوتر رئيسي IBM 370/165.[16] في نوفمبر 1975، انضم بيل إلى شركة إنتل للعمل على الجيل التالي من المعالجات الدقيقة.[17]

انضم بيل مينش إلى شركة موتورولا في عام 1971 بعد تخرجه من جامعة أريزونا. لقد عمل لعدة سنوات كفني إلكترونيات قبل حصوله على درجة البكالوريوس في الهندسة الكهربائية. كانت السنة الأولى في موتورولا عبارة عن سلسلة من الدورات التدريبية لمدة ثلاثة أشهر في أربعة مجالات مختلفة. قام Mensch بإعداد مخطط انسيابي للمودم الذي سيصبح فيما بعد 6860. كما عمل أيضًا في مجموعة التطبيقات التي كانت تعمل على تعريف نظام M6800. بعد عام التدريب هذا، عُين في فريق تطوير محول الواجهة الطرفية 6820 (PIA). كان مينش مساهمًا رئيسيًا في تصميم هذه الشريحة وحصل على براءة اختراع على تخطيط الدائرة المتكاملة[18] وسمي كمخترع مشارك لسبع براءات اختراع أخرى لنظام M6800. وفي وقت لاحق، قام مينش بتصميم المعالج الدقيق MOS Technology 6502.

كان MIKBUG جزءًا من الدعم الشامل لجهاز الكمبيوتر الصغير M6800 الذي طورته مجموعة هندسة التطبيقات في Motorola.

كان مايك وايلز مهندس تصميم في مجموعة جيف لافيل وقام بالعديد من الزيارات للعملاء مع توم بينيت خلال مرحلة تعريف المنتج 6800. أُدرج كمخترع في ثمانية عشر 6800 براءة اختراع ولكنه معروف ببرنامج الكمبيوتر MIKBUG. كان هذا عبارة عن شاشة لنظام كمبيوتر 6800 تسمح للمستخدم بفحص محتويات ذاكرة الوصول العشوائي (RAM) وحفظ البرامج أو تحميلها على الشريط. يشغل هذا البرنامج الذي يبلغ حجمه 512 بايت نصف ذاكرة القراءة فقط MCM6830.[19] أُستخدمت ذاكرة القراءة فقط هذه في مجموعة تقييم تصميم Motorola MEK6800 ومجموعات الكمبيوتر للهواة المبكرة.[20] بقي وايلز مع موتورولا، وانتقل إلى أوستن وساعد في تصميم المتحكم الدقيق MC6801 الذي صُدر في عام 1978.[21]

انضم تشاك بيدل إلى فريق التصميم في عام 1973 بعد الانتهاء من تصميم معالج 6800، لكنه ساهم في التصميم الإجمالي للنظام وفي العديد من الرقائق الطرفية، وخاصة واجهة 6820 (PIA) المتوازية.[22] أُدرج بيدل كمخترع في ستة عشر براءة اختراع لشركة موتورولا، ومعظمها تضم ستة أو أكثر من المخترعين المشاركين. مثل المهندسين الآخرين في الفريق، قام بيدل بزيارة العملاء المحتملين وطلب تعليقاتهم. قام بيدل وجون بوكانان ببناء واحدة من أقدم لوحات العرض التوضيحية لـ 6800.[23] في أغسطس 1974، غادر تشاك بيدل شركة موتورولا وانضم إلى شركة أشباه الموصلات الصغيرة في بنسلفانيا، وهي شركة MOS Technology. هناك قاد الفريق الذي صمم عائلة المعالجات الدقيقة 6500.

سجلات المعالج الدقيق Motorola MC6800 وخطوط الإدخال/الإخراج
سجلات موتورولا 6800
1 5 1 4 1 3 1 2 1 1 1 0 0 9 0 8 0 7 0 6 0 5 0 4 0 3 0 2 0 1 0 0 (موضع البت)
السجلات الرئيسية
أ مُراكم
ب مُراكم B
سجلات الفهرس
التاسع سجل الفهرس
إس بي مؤشر المكدس
عداد البرامج
جهاز كمبيوتر شخصي برنامج عداد
سجل الحالة
1 1 ح أنا ن ز الخامس ج الأعلام

صُمم Motorola 6800 و Intel 8080 في نفس الوقت وكانا متشابهين في الوظيفة. كان 8080 بمثابة امتداد وتحسين لـ Intel 8008، والذي كان بدوره تنفيذًا لـ LSI لتصميم وحدة المعالجة المركزية المستندة إلى TTL المستخدم في Datapoint 2200. كانت بنية 6800 عبارة عن تصميم LSI متوافق مع TTL صُمم على غرار معالج DEC PDP-11.

كان لدى 6800 ناقل بيانات ثنائي الاتجاه مكون من 8 بتات، وناقل عنوان مكون من 16 بتًا يمكنه معالجة 64 كيلوبايت من الذاكرة، وجاءت في حزمة DIP مكونة من 40 دبوسًا. كان لدى 6800 مجمعين مكونين من 8 بت، وسجل فهرس مكون من 16 بت، ومؤشر مكدس مكون من 16 بت. يسمح وضع التوجيه المباشر، المعروف غالبًا باسم الصفحة صفر في المعالجات الأخرى، بالوصول السريع إلى أول 256 صفحة. بايتات من الذاكرة. عُلجت أجهزة الإدخال/الإخراج باعتبارها ذاكرة، وبالتالي لم تكن هناك تعليمات خاصة بالإدخال/الإخراج. عندما أُعيد تعيين 6800، قام بتحميل عداد البرنامج من أعلى عنوان وبدأ التنفيذ في موقع الذاكرة المخزن هناك.[24]

كان لدى 6800 عنصر تحكم ثلاثي الحالات من شأنه تعطيل ناقل العناوين للسماح لجهاز آخر بالوصول المباشر إلى الذاكرة. على سبيل المثال، يمكن لوحدة تحكم القرص المرن تحميل البيانات إلى الذاكرة دون الحاجة إلى أي دعم من وحدة المعالجة المركزية. لقد كان من الممكن أيضًا أن يتمكن معالجان 6800 من الوصول إلى نفس الذاكرة. ومع ذلك، في الممارسة العملية، تتطلب الأنظمة ذات هذا التعقيد عادةً استخدام أجهزة إرسال واستقبال ناقل خارجي لتشغيل ناقل النظام؛ في مثل هذه الدوائر، يُعطل التحكم في ناقل المعالج بالكامل لصالح استخدام القدرات المماثلة لجهاز إرسال واستقبال الناقل.[25] على النقيض من ذلك، استغنى 6802 عن هذا التحكم الموجود على الشريحة بالكامل من أجل تحرير الدبابيس لوظائف أخرى في نفس الحزمة المكونة من 40 دبوسًا مثل 6800، ولكن لا يزال من الممكن تحقيق هذه الوظيفة باستخدام جهاز إرسال واستقبال ناقل خارجي.

طورت أقسام مختلفة في شركة موتورولا مكونات متقدمة لعائلة معالجات M6800، مما أتاح إمكانية بناء أنظمة حاسوبية متكاملة باستخدام مكونات من إنتاج الشركة نفسها.

  • قام قسم منتجات المكونات بتصميم دائرة الساعة ثنائية الطور MC6870، والتي توفر إشارات الساعة اللازمة لتشغيل معالج MC6800.
  • قدمت مجموعة منتجات الذاكرة مجموعة كاملة من شرائح الذاكرة، بما في ذلك أقراص ROM وRAM، لتلبية احتياجات التخزين المختلفة.
  • وفرت مجموعة CMOS مولد معدل البت MC14411، الذي يتيح توليد إشارات ساعة تتراوح بين 75 و9600 بود، مما يجعله مناسبًا لواجهة الاتصال التسلسلية MC6850.Wikipedia
  • كانت المخازن المؤقتة لحافلات العناوين والبيانات من بين المنتجات القياسية التي تقدمها موتورولا، مما يسهل تكامل النظام.

بفضل هذه المجموعة المتكاملة من المكونات، كانت موتورولا قادرة على توفير كل ما يلزم من دوائر متكاملة، وترانزستورات، وديودات لبناء نظام حاسوبي يعتمد على معالج MC6800.

دوائر MOS المتكاملة

رقاقة السيليكون التي تحتوي على العديد من شرائح الدوائر المتكاملة

استخدمت رقائق أشباه الموصلات المعدنية والأكسيدية (MOS) من الجيل الأول ترانزستورات تأثير المجال ذات القناة p، والمعروفة باسم MOSFETs ذات القناة p (تصف القناة p تكوين الترانزستور). أُستخدمت هذه الدوائر المتكاملة في الآلات الحاسبة وفي أول معالج دقيق، وهو Intel 4004. كان من السهل إنتاجها ولكنها كانت بطيئة ويصعب ربطها بأجهزة IC المنطقية الرقمية TTL الشائعة. يمكن لدائرة MOS المتكاملة ذات القناة n أن تعمل أسرع بمرتين أو ثلاث مرات وكانت متوافقة مع TTL. كان إنتاجها أكثر صعوبة بسبب الحساسية المتزايدة للتلوث والتي تتطلب خط إنتاج نظيف للغاية ومراقبة دقيقة للعملية. [26] لم تكن لدى موتورولا القدرة على إنتاج MOS ذات القناة n واضطرت إلى تطوير واحدة لعائلة 6800.

اكتملت الدوائر المتكاملة لاختبار MOS ذات القناة n من موتورولا في أواخر عام 1971، وقد أشارت هذه الدوائر إلى أن معدل الساعة سيكون محدودًا بـ 1 ميغا هرتز. أُستخدم ترانزستورات MOS "وضع التعزيز". كانت هناك تقنية تصنيع أحدث تستخدم ترانزستورات MOS " في وضع الاستنزاف" كأحمال، مما يسمح بدوائر أصغر وأسرع (كان هذا يُعرف أيضًا باسم nMOS ذات الحمل الاستنزافي). تطلبت معالجة "وضع الاستنزاف" خطوات إضافية، لذا قررت موتورولا البقاء مع "وضع التحسين" لتصميم جهد الإمداد الفردي الجديد. الـ 1 كان معدل الساعة MHz يعني أن مصممي الشريحة كان عليهم أن يتوصلوا إلى العديد من الابتكارات المعمارية لتسريع إنتاج المعالج الدقيق.[27] كانت الدوائر الناتجة أسرع ولكنها تطلبت مساحة أكبر على الشريحة.

في سبعينيات القرن العشرين، صُنعت أشباه الموصلات على شرائح بقياس 3 بوصات (75 ملم). رقائق السيليكون بقطر (مم). يمكن لكل رقاقة أن تنتج ما بين 100 إلى 200 شريحة أو قالب دائرة متكاملة. ستوضح الأدبيات الفنية طول وعرض كل شريحة بـ "الملليمتر" (0.001 بوصة). الممارسة الصناعية الحالية هي تحديد مساحة الشريحة. تتطلب معالجة الرقاقات خطوات متعددة، وكانت العيوب تظهر في مواقع مختلفة على الرقاقة أثناء كل خطوة. كلما كانت الشريحة أكبر، كلما زادت احتمالية تعرضها لعيب. انخفضت نسبة الرقائق العاملة، أو العائد، بشكل حاد بالنسبة للرقائق التي يزيد حجمها عن 160 مل (4 مم) على الجانب.

كان الحجم المستهدف لـ 6800 هو 180 مليمتر (4.6 بوصة) مم) على كل جانب ولكن الحجم النهائي كان 212 مل (5.4 مم) بمساحة 29.0 مم 2. عند 180 مل، يبلغ 3-بوصة (76 مـم)ستحمل رقاقة حوالي 190 رقاقة، و212 مل تقلل ذلك إلى 140 رقاقة. بهذا الحجم قد يكون العائد 20% أو 28 رقاقة لكل رقاقة.[28] يسلط التقرير السنوي لشركة موتورولا لعام 1975 الضوء على المعالج الدقيق الجديد MC6800 ولكنه يحتوي على عدة فقرات حول "مشاكل إنتاج MOS".[11]

حُلت مشكلة العائد من خلال مراجعة التصميم التي بدأت عام ١٩٧٥ لاستخدام وضع الاستنفاد في أجهزة عائلة M6800. قُلل حجم شريحة 6800 إلى ١٦٠ مل (٤ مم) لكل جانب بمساحة ١٦.٥ مم². سمح هذا أيضًا بسرعات ساعة أعلى، حيث كان يعمل MC68A00 بتردد ١.٥ ميجاهرتز وMC68B00 بتردد ٢.٠ ميجاهرتز. كانت الأجزاء الجديدة متوفرة في يوليو ١٩٧٦.

مقدمة عن عائلة M6800

إعلان مبكر لنظام الكمبيوتر الصغير M6800 من موتورولا

احتوى العدد الصادر في 7 مارس 1974 من مجلة Electronics على قصة من صفحتين عن المعالج الدقيق Motorola MC6800 إلى جانب محول واجهة الأجهزة الطرفية MC6820، ومحول واجهة الاتصالات غير المتزامنة MC6850، وذاكرة الوصول العشوائي MCM6810 بحجم 128 بايت، وذاكرة القراءة فقط MCM6830 بحجم 1024 بايت.[29] تبع ذلك مقال من ثماني صفحات في العدد الصادر في 18 أبريل 1974، كتبه فريق تصميم موتورولا.[30] كما تضمن هذا العدد مقالاً يقدم معالج Intel 8080.[31]

بدأ تصميم كل من معالجات Intel 8080 وMotorola MC6800 في حوالي ديسمبر 1972. أُنتجت أول شرائح 8080 عاملة في يناير 1974[32] وكان الإعلان العام الأول في فبراير 1974.[33] استخدمت شريحة 8080 نفس عملية MOS ذات القنوات N ذات الثلاثة جهد مثل شرائح الذاكرة الحالية لشركة Intel مما سمح ببدء الإنتاج الكامل في أبريل من ذلك العام.

أُنتحت أول شرائح MC6800 عاملة في فبراير 1974 وقُدمت عينات هندسية لعملاء مختارين. أرادت شركة Hewlett-Packard في لوفلاند بولاية كولورادو الحصول على MC6800 لآلة حاسبة مكتبية جديدة وكان لديها نظام نموذجي يعمل بحلول يونيو. استخدم MC6800 عملية MOS جديدة أحادية الجهد N-channel والتي أثبتت أنها صعبة التنفيذ للغاية. أُنتج أخيرًا نظام الكمبيوتر الدقيق M6800 بحلول نوفمبر 1974. ضاهت موتورولا سعر Intel للمعالج الدقيق الفردي، وهو 360 دولارًا. (كان نظام IBM System/360 جهاز كمبيوتر معروفًا في ذلك الوقت). في أبريل 1975، قُدمت مجموعة تصميم الكمبيوتر الدقيق MEK6800D1 مقابل 300 دولار. تضمنت المجموعة جميع الشرائح الست في عائلة M6800 بالإضافة إلى أدلة التطبيق والبرمجة. كان سعر المعالج الدقيق MC6800 الفردي 175 دولارًا.

كان لينك يونج هو المسوق للمنتج الذي قام بتطوير نهج النظام الشامل لإصدار عائلة M6800. بالإضافة إلى إصدار مجموعة كاملة من شرائح الدعم مع المعالج الدقيق 6800، قدمت موتورولا نظامًا لتطوير البرامج والأجهزة. كانت أدوات تطوير البرمجيات متاحة على أجهزة كمبيوتر مشتركة عن بعد أو كان الكود المصدر متاحًا حتى يتمكن العميل من استخدام نظام كمبيوتر داخلي. عادةً ما تُكتب البرامج التي تُشغل على نظام المعالج الدقيق بلغة التجميع. يتكون نظام التطوير من محرر نصوص ومجمع ومحاكي.[34] سمح هذا للمطور باختبار البرنامج قبل اكتمال النظام المستهدف. كان تطوير الأجهزة عبارة عن جهاز كمبيوتر سطح مكتب بني باستخدام وحدة المعالجة المركزية من عائلة M6800 والأجهزة الطرفية المعروفة باسم EXORcisor.[30] قدمت شركة موتورولا دورة تدريبية في تصميم المعالجات الدقيقة لمدة تتراوح من ثلاثة إلى خمسة أيام للأجهزة والبرامج 6800.[35] أصبح هذا النهج الموجه نحو الأنظمة هو الطريقة القياسية التي قُدمت بها المعالجات الدقيقة الجديدة.[36]

تفكك فريق التصميم

اكتملت جهود التصميم الرئيسية لعائلة M6800 في منتصف عام 1974، وغادر العديد من المهندسين المجموعة أو الشركة. لقد أدت عدة عوامل إلى تفكك مجموعة التصميم.

افتتحت شركة موتورولا منشأة جديدة لتصنيع أشباه الموصلات MOS في أوستن بولاية تكساس. وكان من المقرر أن ينتقل فريق الهندسة بأكمله إلى هناك في عام 1975.[37] كان العديد من الموظفين يفضلون العيش في ضاحية ميسا في فينيكس وكانوا حذرين للغاية بشأن الانتقال إلى أوستن. ولم ينجح قادة الفريق في مساعيهم إلى الإدارة العليا لتأجيل هذه الخطوة.[38]

ضرب الركود صناعة أشباه الموصلات في منتصف عام 1974 مما أدى إلى تسريح الآلاف من العمال. يذكر أحد أعداد نوفمبر 1974 من مجلة إلكترونيات أن شركة موتورولا قامت بتسريح 4500 موظف، وشركة تكساس إنسترومنتس 7000، وشركة سيجنتكس 4000.[39] من المتوقع أن يخسر قسم منتجات أشباه الموصلات في شركة موتورولا ثلاثين مليون دولار في الأشهر الاثني عشر المقبلة، وكانت هناك شائعات بأن مجموعة أشباه الموصلات سوف تُباع. لم تبيع شركة موتورولا القسم ولكنها قامت بتغيير الإدارة والتنظيم.[40] بحلول نهاية عام 1974، قامت شركة إنتل بتسريح ما يقرب من ثلث موظفيها البالغ عددهم 3500 موظف.[41] انتعشت أعمال MOS IC ولكن لم يكن هناك أي ضمان لأمن الوظائف في عامي 1974 و1975.

كان تشاك بيدل (ومهندسون آخرون من موتورولا) يزورون العملاء لشرح فوائد المعالجات الدقيقة. كانت كل من شركة إنتل وموتورولا قد حددتا في البداية سعر المعالج الدقيق الواحد عند 360. كان العديد من العملاء مترددين في اعتماد تقنية المعالج الدقيق الجديدة هذه ذات السعر المرتفع. (كان السعر الفعلي لكميات الإنتاج أقل بكثير.) في منتصف عام 1974 اقترح بيدل معالجًا دقيقًا مبسطًا يمكن بيعه بسعر أقل بكثير. لم تركز استراتيجية "عائلة المنتجات الكاملة" لشركة موتورولا على سعر وحدة المعالجة المركزية ولكن على تقليل التكلفة الإجمالية لتصميم العميل. [42] رُفضت فكرة بيدل مرارا وتكرارا، وفي نهاية المطاف طلبت منه الإدارة التوقف عن الحديث عنها. وكتب مذكرة تفيد بأن هذه التعليمات كانت بمثابة بيان واضح بأن موتورولا تتخلى عن المفهوم، مما يعني أنها لا تستطيع المطالبة بالملكية الفكرية ضده.

إعلان تمهيدي لمعالج MOS Technology MCS6501 في أغسطس 1975

واصل بيدل العمل لدى موتورولا أثناء بحثه عن مستثمرين لمفهوم المعالج الدقيق الجديد. بعد أن اقترب من شركة Mostek ورفضها، غادر تشاك بيدل شركة موتورولا في أغسطس 1974 وانضم إلى شركة أشباه الموصلات الصغيرة في بنسلفانيا، وهي شركة MOS Technology. وتبعه سبعة مهندسين آخرين من موتورولا: هاري باوكوم، وراي هيرت، وتيري هولدت، ومايك جيمس، وويل ماثيس، وبيل مينش، ورود أورجيل.[22] قامت مجموعة Peddle في شركة MOS Technology بتطوير معالجين دقيقين جديدين متوافقين مع شرائح الأجهزة الطرفية من Motorola مثل 6820 PIA. قام رود أورجيل بتصميم معالج MCS6501 الذي سيوصل بمقبس MC6800 وقام بيل مينش بتصميم MCS6502 الذي يحتوي على دائرة توليد الساعة على الشريحة. لن تتمكن هذه المعالجات الدقيقة من تشغيل برامج 6800 لأنها تحتوي على بنية مختلفة ومجموعة تعليمات مختلفة. وكان الهدف الرئيسي هو الحصول على معالج دقيق يباع بسعر أقل من 25. سيحقق ذلك عن طريق إزالة الميزات غير الأساسية لتقليل حجم الشريحة. ء مؤشر مكدس مكون من 8 بت بدلاً من مؤشر مكون من 16 بت. حذف المجمع الثاني. لم يكن لدى مخازن العناوين وضع ثلاثي الحالات لنقل بيانات الوصول المباشر للذاكرة (DMA).[43] كان الهدف هو تقليل حجم الشريحة إلى 153 مل × 168 مل (3.9  ×  4.3).[44]

كان بيدل متحدثًا فعالًا للغاية وكانت معالجات MOS Technology موضع تغطية واسعة النطاق في الصحافة التجارية. كان أحد أقدم المقالات هو قصة على صفحة كاملة عن المعالجات الدقيقة MCS6501 وMCS6502 في العدد الصادر في 24 يوليو 1975 من مجلة Electronics.[45] نُشرت القصص أيضًا في EE Times (24 أغسطس 1975)،[46] EDN (20 سبتمبر 1975)، و Electronic News (3 نوفمبر 1975)، و Byte (نوفمبر 1975). ظهرت إعلانات 6501 في العديد من المنشورات في الأسبوع الأول من أغسطس 1975. سيعرض الطراز 6501 للبيع في معرض WESCON التجاري في سان فرانسيسكو، في الفترة من 16 إلى 19 سبتمبر 1975، بسعر 20 لكل منهما.[47] في سبتمبر 1975 تضمنت الإعلانات المعالجات الدقيقة 6501 و6502. سيكلف 6502 25 فقط.[48]

استجابت شركة موتورولا لسعر المعالج الدقيق 6800 الذي 20 من شركة MOS Technology عن طريق خفض سعر الوحدة الفردية من المعالج الدقيق 6800 على الفور من 175 إلى 69[49] ثم رفعت دعوى قضائية ضد شركة MOS Technology في نوفمبر 1975.[50] وزعمت شركة موتورولا أن مهندسي موتورولا الثمانية السابقين استخدموا المعلومات التقنية التي طورت في موتورولا في تصميم المعالجات الدقيقة 6501 و6502. كان نشاط شركة MOS Technology الآخر، وهو رقائق الحاسبة، في تراجع بسبب حرب الأسعار مع شركة Texas Instruments، لذا قرر داعمهم المالي، Allen-Bradley، الحد من الخسائر المحتملة وبيع أصول شركة MOS Technology إلى المؤسسين.[51]جرى تسوية الدعوى القضائية في أبريل عام 1976، إذ وافقت شركة MOS Technology على إيقاف إنتاج شريحة 6501 المصممة لتتوافق مع مقبس معالج Motorola 6800، كما منحت ترخيصًا باستخدام شرائح الأجهزة الطرفية التابعة لشركة Motorola.[52][53] قامت شركة موتورولا بتخفيض سعر الوحدة الواحدة من هاتف 6800 إلى 35.[54][55]

تطورت الدعوى القضائية بين شركتي MOS Technology وموتورولا إلى قصة مشابهة لحكاية "داود وجالوت" على مر السنين. أحد النقاط المثارة كان أن موتورولا لم تكن تمتلك براءات اختراع على التكنولوجيا المعنية. هذا كان صحيحًا من الناحية الفنية عند رفع الدعوى في أواخر عام 1975.

في 30 أكتوبر 1974، قبل إصدار معالج 6800، قدمت موتورولا طلبات لعدة براءات اختراع تتعلق بعائلة المعالجات الدقيقة، ومُنحت لاحقًا أكثر من عشرين براءة اختراع. أول براءة اختراع مُنحت لتوم بينيت في 8 يونيو 1976، وكانت تتعلق بناقل العناوين الداخلي لمعالج 6800. أما الثانية، فكانت لبيل مينش في 6 يوليو 1976، لتصميم شريحة 6820. العديد من هذه البراءات تضمنت أسماء مهندسين سابقين في موتورولا كمخترعين مشاركين، وغطت كيفية تفاعل شرائح الأجهزة الطرفية مع المعالج الدقيق.

خلال عملية الاكتشاف في القضية، تبين أن أحد المهندسين، مايك جانيس، قد احتفظ بوثائق تصميم معالج 6800 وأخذها معه إلى MOS Technology، مما عزز مزاعم موتورولا بشأن انتهاك حقوق الملكية الفكرية.Wikipedia

في مارس 1976، ومع اقتراب نفاد الموارد المالية لشركة MOS Technology، وُصّل إلى تسوية. وافقت MOS على سحب معالج 6501 من السوق، ودفع مبلغ مالي لموتورولا، وإعادة الوثائق التي اعتبرتها موتورولا سرية. كما اتفقت الشركتان على ترخيص متبادل لبراءات الاختراع المتعلقة بالمعالجات الدقيقة

انتقل إلى أوستن

أُعيد تصميم شرائح عائلة M6800 لاستخدام تقنية وضع الاستنزاف. أصبح MC6820 PIA هو MC6821.
ثلاثة تطبيقات نموذجية لجهاز MC6800، كما هو موضح في إعلان موتورولا من أغسطس 1976: محطة نقطة بيع، وجهاز اختبار إشارة إلكترونية، ونظام إدخال بطاقة أمان.

كان جاري دانييلز يصمم الدوائر المتكاملة للساعات الإلكترونية عندما أغلقت موتورولا وحدة إلكترونيات الساعات الخاصة بها. عرض عليه توم بينيت وظيفة في مجموعة المعالجات الدقيقة في نوفمبر 1974. لم يكن توم راغبًا في مغادرة منطقة فينيكس، لذا تولى غاري دانييلز إدارة تطوير المعالجات الدقيقة في أوستن. (كان دانييلز مدير تصميم المعالج الدقيق لمدة عشر سنوات تالية قبل أن يُرقى إلى منصب نائب الرئيس)

كانت المهمة الأولى هي إعادة تصميم وحدة المعالجة المركزية 6800 لتحسين إنتاجية التصنيع والعمل بسرعة أكبر. استخدم هذا التصميم تقنية وضع الاستنزاف وكان يُعرف داخليًا باسم MC6800D. ارتفع عدد الترانزستورات من 4000 إلى 5000 ولكن مساحة القالب انخفضت من 29.0 مم 2 إلى 16.5 مم 2 (مما يسمح بخفض سعر وحدة المعالجة المركزية إلى 35 دولارًا). تمت مضاعفة الحد الأقصى لمعدل الساعة للأجزاء المحددة إلى 2 ميغا هرتز. كما أُعيد تصميم الرقائق الأخرى في عائلة M6800 لاستخدام تقنية وضع الاستنزاف. كان محول الواجهة المحيطية يحتوي على تغيير طفيف في الخصائص الكهربائية لدبابيس الإدخال/الإخراج، لذا أصبح MC6820 هو MC6821. [56] اكتملت عملية تطوير الدوائر المتكاملة الجديدة في يوليو عام 1976.

أُصدرت شريحة مولد ساعة جديدة منخفضة التكلفة، MC6875، في عام 1977. أُستبدل IC الهجين MC6870 بقيمة 35 دولارًا. جاء MC6875 في حزمة DIP مكونة من 16 سنًا ويمكنه استخدام بلورة الكوارتز أو شبكة مكثف المقاومة.[57]

وكان هناك مشروع آخر وهو دمج 128 بايت من ذاكرة الوصول العشوائي (RAM) ومولد الساعة على شريحة واحدة تحتوي على 11000 ترانزستور. أُصدر المعالج الدقيق MC6802 في مارس 1977. تحتوي الشريحة المرافقة MC6846 على ذاكرة قراءة فقط (ROM) بحجم 2048 بايت، ومنفذ ثنائي الاتجاه 8 بت ومؤقت قابل للبرمجة. كان هذا حاسوبًا صغيرًا مكونًا من شريحتين. يحتوي 6802 على مذبذب على الشريحة يستخدم 4 خارجيًا بلورة كوارتز ميغاهيرتز لإنتاج المرحلتين 1 ساعة ميغا هرتز. يمكن تعطيل ذاكرة الوصول العشوائي الداخلية بحجم 128 بايت عن طريق توصيل دبوس بالأرض، بيعت الأجهزة التي تحتوي على ذاكرة وصول عشوائي معيبة باسم MC6808. [58] نادرًا ما أُستخدم المعالج 6808 باعتباره المعالج الدقيق الرئيسي في أجهزة الكمبيوتر العامة، وكان أكثر شيوعًا في الأنظمة المضمنة (أثبت الحاسوب الدقيق ACFA-8 لعام 1979 أنه استثناء).[59]

قُدمت سلسلة من الرقائق الطرفية بحلول عام 1978. يحتوي العداد القابل للبرمجة MC6840 على ثلاثة عدادات ثنائية مكونة من 16 بت والتي يمكن استخدامها لقياس التردد أو عد الأحداث أو قياس الفاصل الزمني. يمكن لوحدة التحكم في الوصول المباشر للذاكرة MC6844 نقل البيانات من وحدة التحكم في الإدخال/الإخراج إلى ذاكرة الوصول العشوائي (RAM) دون تحميل المعالج الدقيق MC6800. يوفر جهاز التحكم MC6845 CRT (CRTC) منطق التحكم لمحطة كمبيوتر تعتمد على الأحرف. كان جهاز 6845 يدعم القلم الضوئي، وهو بديل للفأرة الحاسوبية.

كانت شريحة MC6845 شائعة جدًا: حتى أنها استُخدمت في محول العرض أحادي اللون الأصلي من IBM ومحول الرسومات الملونة الأصلي من IBM لجهاز الكمبيوتر الشخصي من IBM والأجيال اللاحقة، حيث استُخدمت شريحة 6845 مع وحدة المعالجة المركزية Intel 8088. خلال فترة حظر التكنولوجيا خلال الحرب الباردة، أُنتجت نسخة طبق الأصل من 6845 تسمى CM607 في بلغاريا. احتوت بطاقة IBM Enhanced Graphics Adapter (EGA) اللاحقة على شريحة IBM مخصصة (EGA CRTC) والتي حلت محل Motorola 6845، مما أضاف العديد من التحسينات بطريقة متوافقة في الغالب. تتضمن مجموعة رسومات الفيديو IBM (VGA)، التي أصبحت منتشرة في كل مكان، مجموعة فرعية متوافقة تقريبًا من EGA CRTC، ولا تزال متوافقة في الغالب مع MC6845 (ولكن في هذه المرحلة بدون دعم القلم الضوئي، والذي احتفظت به EGA CRTC).

المعالج الدقيق MC6801، الذي يُعرف اليوم بالمتحكم الدقيق، هو شريحة أحادية تجمع بين وحدة المعالجة المركزية MC6802 و128 بايت من ذاكرة الوصول العشوائي (RAM)، و2 كيلوبايت من ذاكرة القراءة فقط (ROM)، ومؤقت 16 بت، و31 خط إدخال/إخراج متوازي قابل للبرمجة، بالإضافة إلى منفذ تسلسلي. أما الطراز MC6803، فهو مشابه لـ MC6801 لكنه يفتقر إلى ذاكرة ROM المدمجة ويحتوي على عدد أقل من خطوط الإدخال/الإخراج.

ًصُمم MC6801 في الأصل للاستخدام في التطبيقات الصناعية، وكان من أوائل المعالجات الدقيقة التي تضمنت تعليمات الضرب، مما جعله مناسبًا لتطبيقات التحكم الدقيقة. ومع ذلك، نظرًا لتكلفته العالية نسبيًا، طُّور نسخة مبسطة منه، وهي MC6805، لتلبية احتياجات التطبيقات التي تتطلب تكلفة أقل.

كان MC6801 أحد أوائل المعالجات الدقيقة التي تحتوي على تعليمات مضاعفة.[60]:4–45

يعد Hitachi HD6303 (لا ينبغي الخلط بينه وبين Hitachi 6309) إعادة تنفيذ من مصدر ثانٍ لـ Motorola MC6803، مع بعض التعليمات الإضافية، وتنفيذ أسرع قليلاً لتعليمات الضرب 8x8. أُستخدم Hitachi HD6303 في أول جهاز مساعد رقمي شخصي (PDA)، وهو جهاز Psion Organiser الذي صدر عام 1984.[61][62] أُستخدم Hitachi HD6303 أيضًا في "Pocket Telex" لعام 1983.[63]

أُستخدم Motorola MC6803 أيضًا في TRS-80 MC-10 و Matra Alice ذات الصلة الوثيقة.

كان MC6809 أكثر معالجات موتورولا الدقيقة 8 بت تطورًا. كان يحتوي على مجموعة تعليمات جديدة مشابهة لـ 6800، إلا أنه تخلّى عن توافق شفرة التشغيل لتحسين الأداء ودعم اللغات عالية المستوى. كان المعالجان 6809 و6800 متوافقين برمجيًا، حيث استطاعت برامج التجميع (وعادةً ما كانت تفعل ذلك) إنشاء شفرة معادلة لشفرات تشغيل 6800 التي لم يحاكيها 6809 مباشرةً. وبهذا المعنى، كان 6809 متوافقًا مع 6800 تصاعديًا. احتوى 6809 على سجلي فهرس 16 بت، ومؤشري مكدس 16 بت، والعديد من التعليمات لإجراء عمليات 16 بت، بما في ذلك أول تعليمة ضرب 8 بت (لتوليد ناتج 16 بت) في المعالج الدقيق. كانت النقاط الرئيسية الأخرى في تصميم 6809 هي الدعم الكامل لكل من الكود المستقل عن الموضع (كود الكائن الذي يمكن تشغيله أينما حُمل في الذاكرة) والكود القابل لإعادة الدخول (كود الكائن الذي يمكن إعادة استدعاؤه عند مقاطعته أو عن طريق استدعاء نفسه بشكل متكرر )، وهي الميزات التي شوهدت سابقًا فقط في الأجهزة الأكبر حجمًا مثل أجهزة الكمبيوتر المركزية IBM 360

الاستخدام في أجهزة الكمبيوتر الشخصية

كان نظام الكمبيوتر SWTPC 6800، الذي قُدم في نوفمبر 1975، يعتمد على مجموعة شرائح تقييم التصميم MEK6800.
ميتس ألتير 680

كان جهاز MITS Altair 8800، أول جهاز كمبيوتر شخصي ناجح، يستخدم المعالج الدقيق Intel 8080، وقد ظهر على غلاف مجلة Popular Electronics في يناير 1975.[64] طرح أول أجهزة كمبيوتر شخصية تستخدم جهاز Motorola 6800 في أواخر عام 1975. نشرت شركة Sphere Corporation في Bountiful، يوتا، إعلانًا على ربع صفحة في عدد يوليو 1975 من مجلة Radio-Electronics لمجموعة كمبيوتر $650 USD تحتوي على معالج دقيق 6800 و 4 kilobytes من ذاكرة الوصول العشوائي ولوحة فيديو ولوحة مفاتيح. سيؤدي هذا إلى عرض 16 سطرًا من 32 حرفًا على التلفزيون أو الشاشة.[65] بدأت شحنات أجهزة كمبيوتر Sphere في نوفمبر 1975.[66] أعلنت شركة Southwest Technical Products Corporation في سان أنطونيو، تكساس، رسميًا عن نظام الكمبيوتر SWTPC 6800 الخاص بها في نوفمبر 1975. قام واين جرين بزيارة مركز SWTPC في أغسطس 1975 ووصف مجموعة كمبيوتر SWTPC كاملة مع صور لنظام يعمل في العدد الصادر في أكتوبر 1975 من مجلة <i id="mwA1M">73</i>. صُمم SWTPC 6800 استنادًا إلى مجموعة شرائح تقييم تصميم Motorola MEK6800 واستخدم برنامج MIKBUG ROM.[67] كان MITS Altair 680 على غلاف العدد الصادر في نوفمبر 1975 من مجلة Popular Electronics. استخدم جهاز Altair 680 معالجًا دقيقًا من طراز 6800، وعلى عكس جهاز SWTPC، كان يحتوي أيضًا على لوحة أمامية تحتوي على مفاتيح تبديل ومصابيح LED. كان لا بد من مراجعة التصميم الأولي وسُلمت أول شحنة من طائرة Altair 680B في أبريل 1976.[68]

كانت شركة Sphere شركة ناشئة صغيرة وواجهت صعوبات في تقديم جميع المنتجات التي أعلنت عنها. لقد تقدموا بطلب إعلان إفلاسهم بموجب الفصل الحادي عشر في أبريل 1977.[69] كان جهاز Altair 680B شائعًا، لكن شركة MITS ركزت معظم مواردها على نظام الكمبيوتر Altair 8800 الخاص بها، وخرجت من سوق الهوايات في عام 1978. كان جهاز كمبيوتر Southwest Technical Products هو الكمبيوتر الشخصي الأكثر نجاحًا الذي يعتمد على 6800.[70][71] وبدأت شركات أخرى، على سبيل المثال، Smoke Signal Broadcasting (كاليفورنيا)، و Gimix (شيكاغو)، و Midwest Scientific (أولاثي، كانساس)، وHelix Systems (هازلوود، ميسوري)، في إنتاج لوحات متوافقة مع ناقل SWTPC 6800 وأنظمة كاملة. قامت شركة Technical Systems Consultants of West Lafayette, Indiana بتزويد برامج تعتمد على الأشرطة لأجهزة الكمبيوتر التي تعتمد على 6800 (ولاحقًا 6809)، وبعد أن أصبحت أنظمة الأقراص متاحة، قامت بتوفير أنظمة التشغيل وبرامج الأقراص أيضًا. كانت أنظمة 8080 أكثر شعبية بكثير من أنظمة 6800.[72]

استخدم نظام الحوسبة الرسومية Tektronix 4051 المعالج الدقيق 6800.

قُدم نظام الحوسبة الرسومية Tektronix 4051 في أكتوبر 1975. كان هذا جهاز كمبيوتر مكتبي احترافيًا يحتوي على معالج دقيق 6800 بسعة تصل إلى 32 كيلو بايت من ذاكرة الوصول العشوائي للمستخدم، 300 شريط تخزين مغناطيسي بسعة 1 كيلو بايت، ونظام BASIC في ذاكرة القراءة فقط وشاشة عرض رسومية بدقة 1024 × 780. بيع جهاز Tektronix 4051 بمبلغ 7000 ( 33667 )، وهو أعلى بكثير من أجهزة الكمبيوتر الشخصية التي تستخدم 6800.

أُستخدم المعالج 6800 أيضًا في وحدة التحكم في الألعاب APF MP1000. استخدمت سلسلة Matsushita JR المعالج الدقيق Panasonic MN1800A NMOS،[73] المتوافق مع MC6802.

قدمت شركة HP الآلة الحاسبة المكتبية 9815A استنادًا إلى 6800 في عام 1975. استخدمت جميع أجهزة HP الأخرى في ذلك الوقت تصميمات المعالج الخاصة بها. زود بـ 16 كيلو بايت من ذاكرة القراءة فقط و 2 كيلو بايت من ذاكرة الوصول العشوائي مع إمكانية توسيع الإدخال والإخراج الاختياري وتوسيع ذاكرة الوصول العشوائي إلى 4 كيلو بايت. تضمنت النسخة الأحدث من 9815S كلا الخيارين كمعيار.[74][75]

كانت بنية ومجموعة تعليمات 6800 سهلة الفهم بالنسبة للمبتدئين، وقد قامت شركة Heathkit بتطوير دورة تدريبية للمعالج الدقيق ومدرب ET3400 6800. وقد أثبتت الدورة والمدرب شعبيتهما بين الأفراد والمدارس.[76]

لم يكن معالج MC6809 (1979) من الجيل التالي من موتورولا، وهو معالج 8 بت، متوافقًا مع الكود الثنائي لمعالج 6800، ولكن كل أكواد التجميع تقريبًا كانت ستُجمع وتعمل على معالج 6809؛ وعملت شرائح الأجهزة الطرفية لعائلة 6800 بشكل طبيعي.

مثال على الكود

الكود المصدر للغة التجميع 6800 التالي مخصص لبرنامج فرعي يسمى memcpy والذي يقوم بنسخ كتلة من بايتات البيانات بحجم معين من موقع إلى آخر. ينسخ كتلة البيانات بايت واحد في كل مرة، من العنوان الأدنى إلى العنوان الأعلى

; memcpy --
; Copy a block of memory from one location to another.
; Called as a subroutine, note return to saved PC addr on exit
; Entry parameters
;      cnt - Number of bytes to copy
;      src - Address of source data block
;      dst - Address of target data block

cnt         dw      $0000       ; sets aside space for memory addr
src         dw      $0000       ; sets aside space for memory addr
dst         dw      $0000       ; sets aside space for memory addr

memcpy      public
            ldab    cnt+1       ;Set B = cnt.L
            beq     check       ;If cnt.L=0, goto check
loop        ldx     src         ;Set IX = src
            ldaa    ix          ;Load A from (src)
            inx                 ;Set src = src+1
            stx     src
            ldx     dst         ;Set IX = dst
            staa    ix          ;Store A to (dst)
            inx                 ;Set dst = dst+1
            stx     dst
            decb                ;Decr B
            bne     loop        ;Repeat the loop
check       tst     cnt+0       ;If cnt.H=0,
            beq     done        ;Then quit
            dec     cnt+0       ;Decr cnt.H
            ; loop back and do 256*(cnt.H+1) more copies (B=0)
            bra     loop        ;Repeat the loop
done        rts                 ;Return

الأجهزة الطرفية

قائمة من "مكونات ميكروكومبيوتر موتورولا"، نوفمبر 1978. يُستخدم الإدخال/الإخراج المخصص للذاكرة، ويعين منافذ الإدخال/الإخراج إلى جزء من مساحة عنوان الذاكرة الرئيسية.[77]

الجزءالوصفالصورة
MCM6810ذاكرة وصول عشوائي (RAM) ثابتة سعة 128 بايت كتيب
MC6820محول واجهة طرفية (PIA) كتيب
MC6821محول واجهة طرفية (PIA) كتيب
MC6828وحدة تحكم مقاطعة (PIC) ذات الأولوية كتيب
MCM6830ذاكرة قراءة فقط (ROM) سعة 1024 بايت كتيب
MC6840وحدة مؤقت قابلة للبرمجة (PTM) كتيب
MC6843وحدة تحكم القرص المرن (FDC) كتيب
MC6844وحدة تحكم الوصول المباشر للذاكرة (DMAC) كتيب
MC6845وحدة تحكم شاشة أشعة الكاثود (CRTC) كتيب
MC6846مؤقت إدخال/إخراج ذاكرة القراءة فقط (ROM) كتيب
MC6847مولد عرض الفيديو (VDG)
MC68488محول واجهة للأغراض العامة (GPIB) IEEE488 كتيب
MC6850محول واجهة الاتصال غير المتزامن (ACIA) كتيب
MC6852محول البيانات التسلسلي المتزامن (SDAA) كتيب
MC6854وحدة تحكم وصلة البيانات المتقدمة (ADLC) كتيب
MC6859جهاز أمان البيانات (DSD)
MC6860مودم رقمي 0-600 بت/ثانية كتيب
MC6862مُعدّل تردد 2400 بت/ثانية كتيب
MC6870ساعة المعالج الدقيق ثنائية الطور إعلان
MC6875مولد ساعة كتيب
MC6883مُضاعِف العناوين المتزامن (SAM)

المصادر الثانية

كان المتطلب الشائع لشركات التصنيع هو طلب مصدرين أو أكثر لكل جزء في المنتجات التي تصنعها. وقد ضمن هذا حصولهم على قطع الغيار في حالة تعرض أحد الموردين لمشاكل مالية أو كارثة. في البداية اختارت شركة موتورولا شركة American Microsystems Inc (AMI) كمصدر ثانٍ لعائلة M6800. أُضيفت شركات Hitachi وFujitsu وFairchild و Rockwell و Thomson Semiconductors في وقت لاحق.

حصلت شركة Rochester Electronics على ترخيص من Freescale/Motorola في عام 2014 لمواصلة تصنيع أي من الأجهزة الطرفية ذات 8 بت والمعالجات ذات 8 بت في هذا العصر. تتخصص شركة روتشستر في نسخ الأجهزة المعتمدة بالكامل. لقد قدمت شركة Freescale جميع أرشيفات تصميم المصدر لتمكين شركة Rochester Electronics من الحصول على هذا المنتج وغيره. في نهاية عام 2016، أصبحت شركة روتشستر مؤهلة بالكامل وتقوم بشحن المعالج MC6802، ومعالج MC6840 PTM، ومعالج MC6809 (بما في ذلك الإصدارات MC68A09، وMC68B09) ولا يزال من الممكن شراؤها اليوم.

التاريخ الشفوي

مراجع

  1. ↑ "Motorola joins microprocessor race with 8-bit entry". Electronics. New York: McGraw-Hill. ج. 47 ع. 5: 29–30. 7 مارس 1974.
  2. ↑ "Microcomputer system runs on one 5-V supply". Electronics. New York: McGraw-Hill. ج. 47 ع. 26: 114–115. 26 ديسمبر 1974. "Motorola's M6800 microcomputer system, which can operate from a single 5-volt supply, is moving out of the sampling stage and into full production." The small-quantity price of the MC6800 is 360 دولار أمريكي. The MC6820 PIA cost 28 دولار أمريكي.
  3. ↑ M6800 Microcomputer System Design Data. Phoenix AZ: Motorola. 1976.
  4. ↑ Daniels، R. Gary؛ William C. Bruce (أبريل 1985). "Built-In Self-Test Trends in Motorola Microprocessors". IEEE Design & Test of Computers. IEEE. ج. 2 ع. 2: 64–71. DOI:10.1109/MDT.1985.294865. S2CID:22719798. "… MC6800, which was introduced in 1974. The device was built in six-micron NMOS technology with about 4000 transistors."
  5. ↑ M6800 Microprocessor Applications Manual. Phoenix AZ: Motorola. 1975.
  6. ↑ "System 16 – Atari 6800 Based Hardware". system16.com. مؤرشف من الأصل في 2018-03-16. اطلع عليه بتاريخ 2018-03-15.
  7. ↑ "Mark's Guide to Williams System 3 Through 7 Troubleshooting and Repair". مؤرشف من الأصل في 2018-02-16. اطلع عليه بتاريخ 2018-03-15.
  8. ↑ components :: motorola :: dataBooks :: 1983 Motorola 8-Bit Microprocessor and Peripheral Data.
  9. ↑ Motorola 1955 Annual Report (PDF). Chicago: Motorola. 1956. ص. 9. مؤرشف (PDF) من الأصل في 2016-08-10. اطلع عليه بتاريخ 2017-02-02.
  10. 1 2 3 4 "Motorola's Pioneering 8-bit 6800 : Origins and Architecture". The Chip Letter. 11 ديسمبر 2023. مؤرشف من الأصل في 2025-05-29.
  11. 1 2 Motorola 1975 Annual Report (PDF). Chicago: Motorola. مارس 1976. مؤرشف (PDF) من الأصل في 2016-08-10. اطلع عليه بتاريخ 2017-02-02.
  12. ↑ Malone، Michael S. (1995). The Microprocessor: A Biography. New York: Springer-Verlag. ص. 141–147. ISBN:0-387-94342-0.
  13. ↑ Buchanan, John K., "MOS DC Voltage booster circuit", US Patent 3942047 نسخة محفوظة 2022-03-13 على موقع واي باك مشين., issued March 2, 1976.
  14. ↑ Buchanan, John K., "Chip topography for MOS integrated circuitry microprocessor chip", US Patent 3987418 نسخة محفوظة 2022-09-14 على موقع واي باك مشين., issued October 19, 1976.
  15. ↑ Idleman، Thomas E.؛ Jenkins, Francis S.؛ McCalla, William J.؛ Pederson, Donald. O (أغسطس 1971). "SLIC – A Simulator for Linear Integrated Circuits". IEEE Journal of Solid-State Circuits. IEEE. ج. 6 ع. 4: 188–203. Bibcode:1971IJSSC...6..188I. DOI:10.1109/jssc.1971.1050168. ISSN:0018-9200.
  16. ↑ Jenkins، Francis؛ Lane, E.؛ Lattin, W.؛ Richardson, W. (نوفمبر 1973). "MOS-device modeling for computer implementation". IEEE Transactions on Circuit Theory. IEEE. ج. 20 ع. 6: 649–658. DOI:10.1109/tct.1973.1083758. ISSN:0018-9324. All of the authors were with Motorola's Semiconductor Products Division.
  17. ↑ Hoefler، Don (1 نوفمبر 1975). "Outer". Microelectronics News. Santa Clara, CA: 2. مؤرشف من الأصل في 2011-06-14. اطلع عليه بتاريخ 2010-10-21. Bill Lattin leaves Motorola to join Intel.
  18. ↑ Mensch, William D., "Chip topography for MOS interface circuit", US Patent 3968478 نسخة محفوظة 2022-03-13 على موقع واي باك مشين., issued July 6, 1976.
  19. ↑ Wiles، Mike؛ Felix، Andre (1974). Engineering Note 100: MCM6830L7 MIKBUG/MINIBUG ROM. Phoenix Arizona: Motorola Semiconductor Products.
  20. ↑ "SWTPC 6800: The Computer System You Have Been Waiting For". Byte. Peterborough MH: Green Publishing. ج. 1 ع. 3: Cover 2. نوفمبر 1975. مؤرشف من الأصل في 2012-11-10. اطلع عليه بتاريخ 2010-10-21. First advertisement for the SWTPC 6800 computer.
  21. ↑ Daniels، R. Gary (ديسمبر 1996). "A Participant's Perspective". IEEE Micro. IEEE Computer Society. ج. 16 ع. 5: 21–31. DOI:10.1109/40.546562. S2CID:26787252. Daniels, "My first assignment was to lead a small team to redesign the 6800 MPU to make it more manufacturable and so that higher speed versions could be selected."
  22. 1 2 Bagnall، Brian (2006). On the Edge: The Spectacular Rise And Fall of Commodore. Winnipeg, Manitoba: Variant Press. ص. 9–12. ISBN:0-9738649-0-7. Chapters 1 and 2 cover Chuck Peddle's early life, his time at Motorola and the genesis of the 6501/6502 microprocessors.
  23. ↑ Motorola 6800 prototype board. Computer History Museum. 1974. مؤرشف من الأصل في 2012-02-04. اطلع عليه بتاريخ 2010-07-05. Gift from Thomas H. Bennett, designer of the 6800 microprocessor. This 6800 prototype board was constructed by Chuck Peddle and John Buchanan.
  24. ↑ "Microprocessors: Designers gain new freedom as options multiply". Electronics. New York: McGraw-Hill. ج. 49 ع. 8: 78–100. 15 أبريل 1976. This was Electronics magazine annual microprocessor special edition
  25. ↑ Clements، Alan (1982). Microcomputer Design and Construction. Prentice-Hall. ص. 70, 49. ISBN:0-13-580738-7.
  26. ↑ Verhofstadt، Peter (يونيو 1976). "Evaluation of technology options for LSI processing elements". Proceedings of the IEEE. IEEE. ج. 64 ع. 6: 842–851. DOI:10.1109/PROC.1976.10234. S2CID:28259688.
  27. ↑ Bennett, Thomas H., "Split low order internal address bus for microprocessor", US Patent 3962682 نسخة محفوظة 2022-03-13 على موقع واي باك مشين., issued June 8, 1976. Bennett is listed as an inventor on 18 M6800 family patents.
  28. ↑ Elmasry، Mohamed I.، المحرر (1981). Digital MOS integrated circuits. IEEE Press. ISBN:978-0-87942-152-6. A 3-inch wafer can hold 200 dies of 160 by 160 mils. Total yield is Wafer yield x Assembly yield x Final test yield. In 1976 this was 40% x 80% x 85% or 26%. A 3 inch wafer with 200 die would yield 54 working microprocessors.
  29. ↑ "Motorola joins microprocessor race with 8-bit entry". Electronics. New York: McGraw-Hill. ج. 47 ع. 5: 29–30. 7 مارس 1974.The article used MC6830 for 128 byte RAM and MC6816 for the 1024 byte ROM. Motorola memory chips used MCM as a prefix.
  30. 1 2 Young، Link؛ Tom Bennett؛ Jeff LaVell (18 أبريل 1974). "N-channel MOS technology yields new generation of microprocessors". Electronics. New York: McGraw-Hill. ج. 47 ع. 8: 88–95.
  31. ↑ Shima، Masatoshi؛ Federico Faggin (18 أبريل 1974). "In switch to n-MOS microprocessor gets a 2-μs cycle time". Electronics. New York: McGraw-Hill. ج. 47 ع. 8: 95–100.
  32. ↑ House، Dave (26 أبريل 2007). Oral History Panel on the Development and Promotion of the Intel 8080 Microprocessor. Mountain View, CA: Computer History Museum. مؤرشف من الأصل في 2010-10-20. اطلع عليه بتاريخ 2010-10-21.
  33. ↑ Masatoshi، Shima؛ Federico Faggin؛ Stanley Mazor (فبراير 1974). An N-Channel 8-Bit Single Chip Microprocessor. IEEE Computer Society Press. ص. 56, 57, 229. DOI:10.1109/ISSCC.1974.1155265. Table 2 on page 229 gives the 8080 chip size as 164 x 191 mils. The 8008 was 124 x 173 mils
  34. ↑ M6800 Microprocessor Programming Manual. Phoenix AZ: Motorola Semiconductor Products. 1975. This book was the instruction manual for the development software. Some of the software listing examples have dates from 1973 and 1974.
  35. ↑ "It's Easy and Inexpensive". Electronics. New York: McGraw-Hill. ج. 49 ع. 8: 27. 15 أبريل 1976. مؤرشف من الأصل في 2012-11-10. اطلع عليه بتاريخ 2010-10-21. The three-day design course cost $375 and included a copy of all the training materials. A company could schedule a course for 20 engineers at their own facility for $4000.
  36. ↑ Noyce، Robert N.؛ Marcian E. Hoff Jr (فبراير 1981). "A History of Microprocessor Development at Intel". IEEE Micro. IEEE Computer Society Press. ج. 1 ع. 1: 8–21. DOI:10.1109/MM.1981.290812. S2CID:37399846. "Motorola also introduced a development system and four peripheral chips mated to the 6800. Motorola's systems-oriented approach influenced the industry; henceforth CPUs would be introduced with full support available rather than on a trailing schedule."
  37. ↑ "Semiconductor makers delay expansion". Electronics. New York: McGraw-Hill. ج. 47 ع. 23: 82–85. 14 نوفمبر 1974. Motorola's Austin MOS plant already in operation. "However, engineering and marketing won't move until 1975."
  38. ↑ Hoefler، Don (3 يوليو 1976). "Backfire". Microelectronics News. Santa Clara, CA: 3. مؤرشف من الأصل في 2021-03-02. اطلع عليه بتاريخ 2010-10-21.
  39. ↑ "Semiconductor makers continue to trim employment". Electronics. New York: McGraw-Hill. ج. 47 ع. 24: 46. 28 نوفمبر 1974.
  40. ↑ Waller، Larry (13 نوفمبر 1975). "Motorola seeks to end skid". Electronics. New York: McGraw-Hill. ج. 48 ع. 23: 96–98. Summary: Semiconductor Products split into two parts, integrated circuits and discrete components. Semiconductor losses for the last four quarters exceeded $30 million. The sales organization lost its sensitivity to customer needs, "delays in responding to price cuts meant that customers bought elsewhere." Technical problems plagued IC production. The troubles are "not in design, but in chip and die yields." Problems have been solved. The MC6800 microprocessor "arrived in November 1974."
  41. ↑ Tedlow، Richard S. (2007). Andy Grove: The Life and Times of an American Business Icon. New York: Portfolio. ص. 158. ISBN:978-1-59184-182-1. مؤرشف من الأصل في 2014-06-29. اطلع عليه بتاريخ 2016-10-31. "By the end of the year [1974], Intel had fired fully 30 percent of its thirty-five hundred employees."
  42. ↑ "It's the total product family". Electronics. New York: McGraw-Hill. ج. 48 ع. 1: 37. 9 يناير 1975. مؤرشف من الأصل في 2012-11-11. اطلع عليه بتاريخ 2011-06-07. Motorola advertisement emphasizing their complete set of peripheral chips and development tools. This shorten the customers product design cycle.
  43. ↑ Fylstra، Daniel (نوفمبر 1975). "Son of Motorola (or the $20 CPU Chip)". Byte. Peterborough, NH: Green Publishing. ج. 1 ع. 3: 56–62. Comparison of the 6502 and the 6800 microprocessors. Author visited MOS Technology in August 1975.
  44. ↑ Cushman، Robert H. (20 سبتمبر 1975). "2-1/2 Generation μP's -$10 Parts That Perform Like Low-End Mini's" (PDF). EDN. Boston: Cahners Publishing. ج. 20 ع. 17: 36–42. مؤرشف من الأصل (PDF) في 2016-04-24. اطلع عليه بتاريخ 2012-09-09. About the MOS Technology 6502 on page 40. "It measures just 168x183 mils now and will be shrunk 10% to 153x168 mils soon."
  45. ↑ "Microprocessor line offers 4, 8, 16 bits". Electronics. New York: McGraw-Hill. ج. 48 ع. 15: 118. 24 يوليو 1975. The article covers the 6501 and 6502 plus the 28 pin versions that would only address 4K of memory. It also covered future devices such as "a design that Peddle calls a pseudo 16."
  46. ↑ Sugarman، Robert (25 أغسطس 1975). "Does the Country Need A Good $20 Microprocessor?" (PDF). EE Times. Manhasset, New York: CMP Publications: 25. مؤرشف من الأصل (PDF) في 2007-02-03. اطلع عليه بتاريخ 2010-10-21.
  47. ↑ "MOS 6501 Microprocessor beats 'em all". Electronics. New York: McGraw-Hill. ج. 48 ع. 16: 60–61. 7 أغسطس 1975.
  48. ↑ "MOS 6502 the second of a low cost high performance microprocessor family". Computer. IEEE Computer Society. ج. 8 ع. 9: 38–39. سبتمبر 1975. DOI:10.1109/C-M.1975.219074. مؤرشف من الأصل في 2021-02-24. اطلع عليه بتاريخ 2010-10-21.
  49. ↑ Motorola (30 أكتوبر 1975). "All this and unbundled $69 microprocessor". Electronics. McGraw-Hill. ج. 48 ع. 22: 11. مؤرشف من الأصل في 2011-12-15. اطلع عليه بتاريخ 2010-10-21. The quantity one price for the MC6800 was reduced from 175 to 69. The previous price for 50 to 99 units was 125.
  50. ↑ "Motorola Sues MOS Technology" (PDF). Microcomputer Digest. Cupertino CA: Microcomputer Associates. ج. 2 ع. 6: 11. ديسمبر 1975. مؤرشف (PDF) من الأصل في 2009-07-04. اطلع عليه بتاريخ 2010-10-21.
  51. ↑ Bagnall، Brian (2006). On the Edge: The Spectacular Rise And Fall of Commodore. Winnipeg, Manitoba: Variant Press. ص. 9–12. ISBN:0-9738649-0-7.Bagnall, Brian (2006). On the Edge: The Spectacular Rise And Fall of Commodore. Winnipeg, Manitoba: Variant Press. pp. 9–12. ISBN 0-9738649-0-7. Chapters 1 and 2 cover Chuck Peddle's early life, his time at Motorola and the genesis of the 6501/6502 microprocessors.
  52. ↑ "MOS Technology Drops 6501" (PDF). Microcomputer Digest. Cupertino CA: Microcomputer Associates. ج. 2 ع. 11: 4. مايو 1976. مؤرشف (PDF) من الأصل في 2011-01-08. اطلع عليه بتاريخ 2010-10-21.
  53. ↑ Teener، Mike (مايو 1976). "Politics and Intrigue". SCCS Interface. Los Angeles: Southern California Computer Society. ج. 1 ع. 6: 58."So Motorola sued and just recently won an out-of-court settlement that has MOS Technology paying $200,000 and stopping production on the 6501."
  54. ↑ Verhofstadt، Peter (يونيو 1976). "Evaluation of technology options for LSI processing elements". Proceedings of the IEEE. IEEE. ج. 64 ع. 6: 842–851. DOI:10.1109/PROC.1976.10234. S2CID:28259688.Verhofstadt, Peter (June 1976). "Evaluation of technology options for LSI processing elements". Proceedings of the IEEE. 64 (6). IEEE: 842–851. doi:10.1109/PROC.1976.10234. S2CID 28259688.
  55. ↑ "New 6800 Pricing". SCCS Interface. Los Angeles: Southern California Computer Society. ج. 1 ع. 6: 63. مايو 1976. The new prices for the Motorola 6800 were 35 for 1–9 units, 32.50 for 10–49 and 29.25 for 50–99.
  56. ↑ Advanced Information: 1.5 and 2.0 MHz Components for the M6800 Microcomputer System. Austin, Texas: Motorola Semiconductor Products. أبريل 1977. ص. 4–6. ADI-429. The MC6820 became the MC6821 because the electrical characteristic of PA0–7 and PB0–7 pins changed slightly. The typical Input High Current went from −250 μAdc to −400 μAdc and the Input Low Current went from 1.0 mAdc to 1.3 mAdc.
  57. ↑ "New Clock Chip for 6800 Systems". Byte. Peterborough NH: Byte Publications. ج. 2 ع. 12: 210. ديسمبر 1977. Requiring only a 5 V supply and a quartz crystal or an RC network, the MC6875 provides buffered 2 phase clock outputs… $3.75 in 1000 piece quantities from Motorola Linear Products
  58. ↑ "Texas Instruments and Motorola pare down microprocessors for low end market". Electronic. McGraw-Hill. ج. 50 ع. 5: 34, 36. 3 مارس 1977. MC6802 microprocessor has oscillator and 128 byte RAM. MC6846 has ROM Timer and I/O. Samples later this month.
  59. ↑ Nadeau، Michael (2002). Collectible Microcomputers. Schiffer Book for Collectors (ط. Illustrated). Schiffer Publishing. ص. 8. ISBN:9780764316005. مؤرشف من الأصل في 2023-08-20 – عبر Google Books.
  60. ↑ MC6801 8-bit Single-Chip Computer Reference Manual. Motorola. 1983.
  61. ↑ Daniel Tufvesson. "MC3 – A DIY 8-bit computer" نسخة محفوظة 2021-02-26 على موقع واي باك مشين.. 2013.
  62. ↑ David Given. "6303 arithmetic" نسخة محفوظة 2021-01-26 على موقع واي باك مشين..
  63. ↑ Crypto Museum. "PX-1000: Pocket telex" نسخة محفوظة 2021-05-18 على موقع واي باك مشين..
  64. ↑ H. Edward Roberts؛ William Yates (يناير 1975). "Altair 8800 minicomputer". Popular Electronics. Ziff Davis. ج. 7 رقم  1. ص. 33–38.
  65. ↑ "Computer System $650". Radio-Electronics. New York: Gernsback Publications. ج. 42 رقم  7. يوليو 1975. ص. 88.
  66. ↑ Anderson، Bruce (يوليو 1976). "Assembling a Sphere". Byte. Peterborough NH: Byte Publications. ج. 1 ع. 11: 18–20.
  67. ↑ "SWTPC 6800: The Computer System You Have Been Waiting For". Byte. Peterborough MH: Green Publishing. ج. 1 ع. 3: Cover 2. نوفمبر 1975. مؤرشف من الأصل في 2012-11-10. اطلع عليه بتاريخ 2010-10-21."SWTPC 6800: The Computer System You Have Been Waiting For". Byte. 1 (3). Peterborough MH: Green Publishing: Cover 2. November 1975. Archived from the original on 2012-11-10. Retrieved 2010-10-21. First advertisement for the SWTPC 6800 computer.
  68. ↑ Pollini، Steve (أبريل 1976). "680-b ready for production". Computer Notes. MITS. ج. 1 ع. 11: 8. مؤرشف من الأصل في 2012-03-23. MITS is now ready to begin full production of the Altair 680b
  69. ↑ Norell، Melvin (31 مايو 1977). "Dear Sphere Microcomputer User" (PDF). Programma News Letter. Los Angeles: Programma Consultants: 1–3. مؤرشف (PDF) من الأصل في 2010-08-10. اطلع عليه بتاريخ 2010-10-21.
  70. ↑ Ahl، David؛ Green، Burchenal (1980). The Best of Creative Computing Volume 3. Morristown, NJ: Creative Computing Press. ص. 106–108. ISBN:0-916688-12-7. مؤرشف من الأصل في 2011-06-04. اطلع عليه بتاريخ 2010-10-21. Interview with Daniel Meyer at the "Personal Computing 77" conference at Atlantic City NJ in August 1977
  71. ↑ "SWTPC announces first dual minifloppy kit under $1,000". Byte. Peterborough NH: Green Publishing. ج. 2 ع. 10: Cover 2. أكتوبر 1977. مؤرشف من الأصل في 2012-11-10. اطلع عليه بتاريخ 2010-10-21.
  72. ↑ Wallace، Bob (ديسمبر 1977). "Bob's Bits: Personal Computers in 1976". Northwest Computer Club News. Renton WA. ج. 2 ع. 12: 9. مؤرشف من الأصل في 2012-11-10. اطلع عليه بتاريخ 2010-10-21.
  73. ↑ "Datasheet Archive 27--KUX datasheet download". www.datasheetarchive.com. مؤرشف من الأصل في 2023-03-16.
  74. ↑ "HP Computer Museum". مؤرشف من الأصل في 2025-03-04.
  75. ↑ "Hp 9815A/S". مؤرشف من الأصل في 2025-04-16.
  76. ↑ "Heathkit Microprocessor Course". Popular Science. New York: Times Mirror Magazines. ج. 211 رقم  5. نوفمبر 1977. ص. 133. ISSN:0161-7370. مؤرشف من الأصل في 2013-06-13. اطلع عليه بتاريخ 2016-10-31.
  77. ↑ HAYES، JOHN P. (1978). Computer Architecture and Organization. McGraw-Hill. ص. 419. ISBN:0-07-027363-4.

روابط خارجية

هذه المقالة صادرة عن Wikipedia. النص متاح تحت رخصة المشاع الإبداعي - الإسناد - الترخيص بالمثل. قد تُطبَّق شروط إضافية على ملفات الوسائط.
